1、復盛空壓機活塞(柱塞) 程徑的選擇

(1).程徑比里=S/D,對總體尺寸的影響

程徑比中是活塞行程s對活塞直徑D。的比值，它大體上反映了總體長度和寬度的關 系。程徑比中大，總體細長，程徑比里小，總體短而寬。

因此，程徑比重過大或過小都 會使往復泵的總體尺寸和重量增加。合理選擇程徑比中值，能使總體尺寸相互協調，并在 長、寬、高綜合尺寸方面得到最優值。

(2).程徑比W 選擇的一般原則

從活塞的平均速度u_ sn/30可知，選定活塞平均速度um值后，增加往復次數n,行 程長度s 必然減小，也即亞=S/D,較小。

在較高的排出壓力時，為了減小活塞力，通常采 用增加活塞行程s減小活塞直徑DP的方法來保證必要的流量參數，結果中值增大。

一般值的取值范圍是重1.0- 3.5; 超高壓泵中值為5~7; 計量泵的傳動端多為 傳動兼行程調節機構，根據機構的不同特點，中=0.1~10。

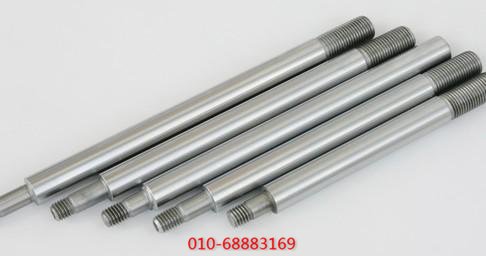

2、活塞桿直徑d的選擇

雙作用往復泵活塞桿直徑d的選擇和排擠系數有關， 排擠系數t越小，雙作用效果 越明顯，流量也較均勻; 排擠系數r越大，則效果相反。

另外，從往復泵的剛度條件來看， 排出壓力越低，排擠系數r越小，排出壓力越高，排擠系數r值越大。

通常排擠系數r值在0.10.2之間，選定了排擠系數T值后，活塞桿的直徑d就可以由下式確定 n、D,(d).s 的選擇順序

3、復盛空壓機活塞泵的選擇

1) 根據已知的P2、pi、qv 選擇泵的類型和總體結構方案，確定液缸數z 和作用數K的值;

2) 根據活塞平均速度um的選擇原則選取um值;

3) 計算活塞的直徑D;

4) 參照已有泵的參數選取往復次數n;

5) 計算活塞行程長度s=30um/n,得到-組n、DP、s值;

6) 計算程徑比中=s/Dp,選出幾種n、DP S的組合方案，繪出結構圖進行比較，直 到獲得較好的方案為止。
