節流閥是通過突然縮小通道截面,使制冷劑降壓節流和適當調節制冷劑流量的設備,通常布置在 向蒸發器、中冷器、空氣分離器、低壓循環貯液器或氨液分離器節流供液的管路上。

常用的節流閥有毛細管、手動節流閥、浮球閥和熱力膨脹閥等。

1.毛細管

毛細管是小型制冷系統中常用的節流閥,其管徑一般為0.6~0.5 mm。在使用毛細管作節流閥時, 毛細管的管徑越小，長度越長，則產生的節流效應就越明顯。

當用毛細管作為節流閥來連接制冷系統的高、低壓管道時,在制冷壓縮機停機后，系統壓力 迅速趨于平衡,故有利于再次啟動。

但也會在停機時部分制冷劑液體進入蒸發器,這樣當制冷 壓縮機再次啟動時,可能產生濕沖程。

毛細管節流裝置具有制冷量小調節性能差等特點,因此 其多用于蒸發溫度變化范圍不大,且工況較穩定的小型直接膨脹式制冷裝置中。

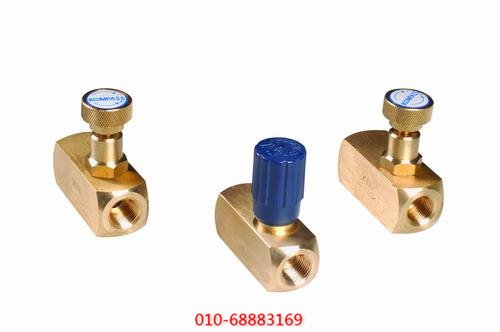

2.手動節流閥

根據需要，節流閥的閥瓣可采用針型、塞型和窗型。一般針型適用于較小通徑的節 流閥;塞型適用于中等通徑的節流閥;窗型適用于較大通徑的節流閥。節流閥的閥桿螺紋一般為 細牙。

旋轉手輪時,旋瓣升降距離較小,允許液體流通截面積變化也很小。

節流閥在開啟時,閥瓣與閥座間形成的窄小通徑,使得制冷劑流過時產生極大的流動阻力，壓力 發生明顯地下降,緊接著通道面積突然擴大,使制冷劑膨脹,壓力繼續下降，從而完成絕熱節流過 程。

節流后的低壓制冷劑(氣液混合流體)供人蒸發器、中冷器、空氣分離器、低壓循環貯液器 或氨液分離器等。

3.浮球閥

制冷系統浮球閥除了起到節流作用外,還可以用來保持容器內的液位穩定,所以浮球閥被廣泛地 應用在氨液分離器、中間冷卻器、低壓循環貯液器及滿液式蒸發器等需節流及控制液位的設備 上。

制冷系統浮球閥實質是浮球型節流閥。

按液體在浮球閥中流通的方式分有直通式和非直通式 兩種。制冷設備中普遍采用的是非直通式浮球閥。

在非直通式浮球閥中節流后的液體先進人容 器，通過平衡管再流人浮球室,浮球室內液面較平穩,其結構雖復雜些,但可充分保證系統正常工 作。

而制冷劑被體在直通式浮球閥中,節流后先進人浮球室再流往容器，浮球室內液面波動較 大,容易使浮球控制失靈,因而在應用上受到一定的限制。
