截止閥是指閥瓣沿閥座中心線上下移動的閥門。復盛空壓機的主要作用是接通或切斷系統管 路;調節和控制流體的流量與流動方向。它是制冷與空調系統中設置最多的一類閥門。

根據制冷劑種類分有氨用截止閥與氟用截止閥等。根據其形狀分有直通式截止閥與直角式 截止閥等。

1.復盛空壓機氨用截止閥

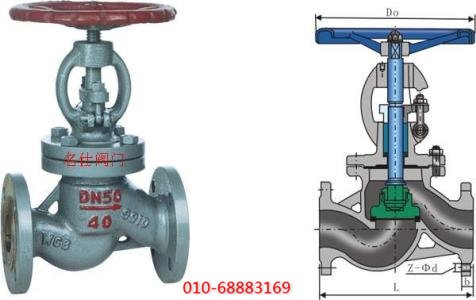

氨用截止閥的基本結構,主要由閥體、閥瓣組件和閥蓋等部件組成。 氨用截止閥的閥體型式有直通式和直角式。

直通式閥體的進出通道在同一軸線上(180*)， 制冷劑流過閥體時流動方向不變。直角式閥體的進出通道軸線呈直角(90"),制冷劑流過閥 體時流動方向發生90”的改變。

在氨用截止閥的閥體內加工出閥座,制冷劑在閥內的流動由閥座與閥瓣的配合來控制。閥 體材料有灰鑄鐵、可鍛鑄鐵及球墨鑄鐵。通徑小的閥體有的采用碳鋼、合金鋼、不銹鋼制作。

截止閥閥體的進出兩端與管道的連接方式有螺紋連接和法蘭連接。

閥瓣組件是截止閥的開關組件,包括閥瓣( 又稱閥頭)、閥桿、手輪及緊固件等。手輪和閥瓣 (閥頭)分別固定在閥桿的上、下兩端。閥桿上的梯形螺紋與閥蓋上的相應螺紋配合,旋轉手輪 時,閥桿能帶動閥瓣沿閥座中心線作上、下運動,開啟或關閉截止閥。

當閥桿向下運動至最低位 置時,梯形螺紋可使閥瓣的下端密封圈緊緊壓在閥座上,使閥門嚴密不漏。當閥桿升到最高位置 時,閥門全開,閥瓣上端面的密封圈與閥蓋下端面壓緊密封,形成反封,防止在更換填料時制冷劑 從填料處泄漏。

閥瓣、閥桿采用優質碳素鋼或不銹鋼制作。在閥瓣上、下兩端面都嵌有密封圖。密封圈采用 耐腐蝕、耐磨的彈性材料,通常用軸承合金(巴氏合金)或聚四氟乙烯。手輪一般用可鍛鑄鐵制 造。

截止閥的閥蓋由壓蓋、填料盒、填料和緊固件構成,用螺栓和閥體固定在一塊,保證閥桿能上 下移動及制冷劑不往外泄漏。

閥蓋材料和閥體相同。閥桿穿過閥蓋上的填料盒,填料盒內塞滿 填料,用填料蓋壓緊。填料多采用油沒石棉或石墨石棉。

2.復盛空壓機氟用截止閥

氟用截止閥的結構與氨用截止閥基本相似,但氟用截止閥中可采用銅和銅合金材料。

另外， 為了防止氟里昂制冷劑泄漏,氟用截止閥除填料密封外,還采用閥帽和緊固密封件。調節時,需 擰下閥帽和松動緊固密封件。調節結束時,需擰緊緊固密封件及蓋上閥帽。

另外,氟用截止閥的 外形和內部結構與氨用截止閥略有差異。
