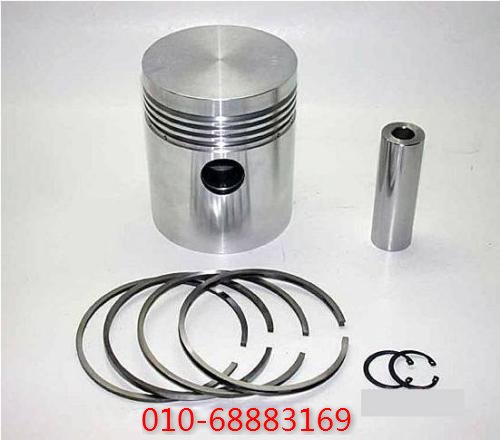

一般說來，只要氣缸的直徑不超過其原來直徑的4%,可繼續使用標準尺寸的活塞環,否則,應選擇加大環,但氣缸必須是圓的,因為加大環不能矯正或補償偏圓或錐形孔。
當活塞底部與氣缸孔間隙減小到最小允許間隙0.25mm時,活塞環必須更換。
(1)檢查活塞環的零件編號是否為所需的活塞環。
(2)制作一個環規,其內徑與氣缸孔直徑相同,裝人活塞環,測量并記錄活塞環開口間隙。
(3)測量環的徑向厚度,記錄該尺寸以便將來參考。
(4)檢查活塞環槽是否清潔和光滑。
(5)把活塞推人氣缸,直到最里端的環槽恰好位于氣缸的外沿。
(6)把活塞環裝入環槽內,并測量活塞環側隙。
(7)輕輕地抬起活塞把它推人氣缸,直到活塞環進人缸孔內。
(8)測量活塞環與缸孔之間的問隙,重復(6)-(7)步直到選配安裝好全部環。
把填料盒裝人氣缸殼體密封腔內并緊固固定螺栓。
把刮油環盒裝在中體刮油環槽內,并用螺栓上緊。
(1)在活塞上安裝活塞拆卸工具,在活塞桿的螺紋處套上螺紋套,在活塞和活塞桿上抹 上潤滑油,把活塞抬人氣缸內,通過填料盒進人中體。
(2)把活塞環裝在活塞環槽內,環口錯開180°,并避開氣閥。用工具壓緊活塞環推動活塞 完全進入氣缸。
(3)活塞桿通過刮油環壓蓋后,摘下螺紋套,把活塞桿的鎖緊螺母裝在活塞桿上。繼續緩 慢推動活塞,當活塞桿進人十字頭時,壓緊并轉動活塞,將活塞桿擰入十字頭。
(4)當活塞轉動時注意觀察活塞桿暗銷的位置,在活塞桿旋入十字頭還剩余9~10圈時，插人暗銷,卸下活塞拆卸工具。
