1.怎樣按V-V聯結方式聯結空壓機電壓互感器
答:用兩個電壓互感器測量三相電壓的接線稱為V-V聯結方式。其特點是只能測量線電壓，不能測量相電壓;二次側不能在中性點接地。
2.怎樣按三相星形聯結方式聯結電壓互感器?
答:電壓互感器的三相星形聯結方式有一側中性點接地和一次側中性點不接地兩種接線。 (1)電壓互感器的三相星形中性點聯結的聯結方式如圖所示，這是最常用的接線。

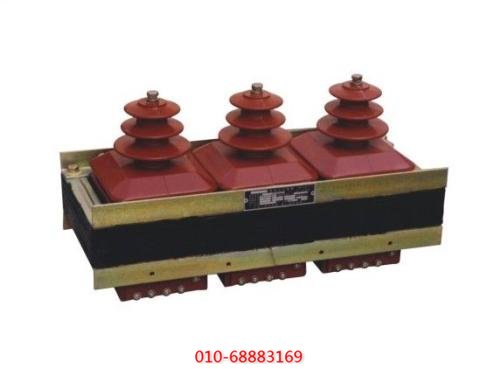

電壓互感器可以采用三個單相電壓互感器，也可采用一 個三相五柱式電壓互感器，電壓互感器的此種接線可以測量線電壓，也可以 測量相電壓。
(2)電壓互感器的三相星形一次側中性點不接地的聯結方式。
(3)所示，常用于三相三柱電壓互感器。因?yàn)槿嗳妷夯ジ衅魇遣辉试S 一次側中性點接地的，如一次側中性點接地，將有可能在系統接地時造成電 壓互感器燒毀。
3.怎樣按開口三角聯結方式聯結電壓互感器?
答:電壓互感器的開口三角聯結如圖所示?？刹捎脝蜗嗷蛉嚯妷夯ジ衅?，開口三角可測量系統接地電壓。
