調節裝置效率n，(以下簡稱調節效率) 雖是一個表示泵與空壓機調節經濟性的指標，但 若用它作為泵與空壓機不同調節方式的經濟性比較時，則有時不能直接反映出不同調節方式 的節能效果。

例如比較某空壓機采用變速調節與非變速調節的經濟性時，若兩種調節方式均把流量調節到額定流量的50%，調節效率也均為50%，則這并不意味著兩者的調節經濟性相等。

因為這時變速調節的轉速下降到額定轉速的50%，而輸入功率將下降到原來的12.5%; 非變速調節的輸入功率下降一般比變速調節要慢得多。

所以，盡管調節效率相等，但變速 調節的耗電量要比非變速調節的耗電量小得多。為了確切反映泵與空壓機不同調節方式的節 能效果，下面引出節能率概念。

節能率h 定義為各種調節方式與出口閥門(擋板) 調節相比較所節約的功率OP與取 自電網的功率Pn之比。

即一未調速的額定流量時取自電網的有功功率; AP一調節至某一流量時該調節方式與出口閥門調節相比較可節約的功率。

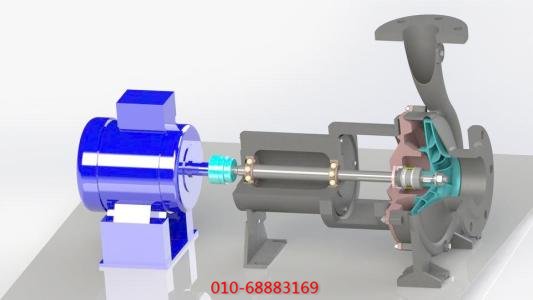

試比較8Sh 13 型離心泵，例0-1 在下述兩種不同的管路阻力曲線下工作,采用變速調節方式使流量減少一半時，各所消耗的軸功率值。

轉速為n =2900r/min的離心泵的性能曲線如圖0-3所示; 已知兩條管路阻力曲線方程分別為H1=30+ 1875q和H2=6563qE,式中qv的單位為m'/s。

解：

(1)求未變速時的工作點: 先把管路阻力曲線方程的H:-qv 關系用表及表 再把表中數據作在圖3上，即可在圖上作出這兩條管路阻力曲線。

未變速時兩條管路阻力曲線的工作點M重合:流量減少一半。

(2)求通過變速調節使流量減少一半后各自的工作點: 即qv= 0.04m3/s。

因工作點必然位于管路阻力曲線上的某一點，故可由9v =0.04m3/s橫坐標處向上作 垂直線，與管路阻力曲線的交點必為變速后的工作點。

(3).求流量減少一半后工作點A和B的轉速值: 變速后的轉速值可由表中的比 例定街qv=q與H= H(#)"求出。

但比例定律只適用于相似工況點，而H:的工作點 M及A不是相似工況點，故需要先在未變速的泵性能曲線上找出與A點對應的相似工況點， 才能用比例定律求出A點的轉速。

如何求出與A點對應的相似工況點，因比例定律本身是在工況相似(運動相似) 的前提下導出的， 故反過來由比例定律可以找出相似工況點之間聯立消去(,)'的關系式。

將q9v =9v 元兩邊平方后與 得，這是一條經過點的二次拋物線，其上各點都是點 的相似工況點,故稱為相似拋物線。

現將得出過A點的相似拋物線: 在圖3繪出過A點的相似拋物線，與泵未變速時的性能曲線H-qi 相交于C點，則A、C兩點是相似工況點。
