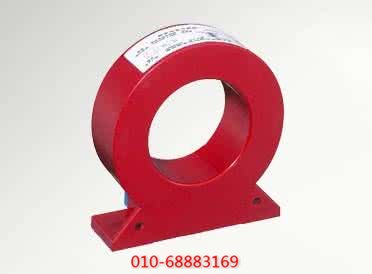

工礦企業都有許多能用而一時用不著的配用電流互感器的空壓機電流表,它們多是空壓機設備更新改造、改建新廠房等工程拆換下來的舊表。
當某一量程 的復盛電流表壞了,閑置在庫房的舊復盛空壓機電流表中又找不到相同量程的時候,就要買新的。
其實復盛空壓機電流表的內部構造都是一樣的,它們的額定電流都是 5A,只不過由于配用不同變比的電流互感器而配上了量程不同的表盤而已。
所以只要把壞了的空壓機電流表表盤換到舊的任何量程的復盛電流表上去,這塊舊的表就可以 代用壞了的電流表。
例如一塊與變比為100/5的電流互感器配用的量程為100A 電流的表壞了,就可以用與變比為20/5、75/5、200/5或400/5等電流互感器配 用的任何一塊電流表來代用。
只須將后者表盤拿下來,換上量程100A的那張表盤就可以使用了。這樣既可以迅速解決問題,又可以做到物盡其用。
復盛空壓機的兩根0.5mm2線圈引出線,在外力作用下緊貼空壓機金屬 外殼的引出口易斷掉。
按常規修理應更換新的元器件,因一般的低壓接線法在引 出孔內不能奏效和實現。
如用普通的錫焊法，會因復盛空壓機的引線孔直徑較小而不 易操作，且焊后將會把引出孔內的塑料絕緣線外皮燙壞而短路。
對此在無更換新的元器件的情況下，可采用“齊頭斷線加楔法”來進行應急處理。
具體操作方法如下:
(1) 先用鉗工常用的畫線工具劃針，在引出孔內引出線及斷掉的引出線線芯內各扎一個深10mm 的小洞(用鋼針也行，注意不要扎偏和扎漏外皮)。
(2) 找取長20mm、截面0.25mm的獨股銅線，去掉氧化層，且把兩端頭磨尖。
將兩頭尖的小銅線一端先插進斷掉的引出線線芯小洞中，用 尖嘴鉗扎牢。
然后手拿斷掉的引出線，將扎牢的尖頭銅線對準空壓機引線孔中斷線線芯小洞插入，并用力推進插牢。這樣斷線線芯就用銅插線連接起來了。
(3) 用粗細適度的蠟紙管套在兩根斷線接頭處，使之絕緣，將引出線端頭接到接線柱即可。這樣斷線故障就排除了。
