曲折形迷宮也稱交錯形迷官，其密封間隙交錯排列。

由于它具有迷官式的流道，增加了流動阻力故密封效果接近理想迷官。曲折形是迷宮的原形或基本形。

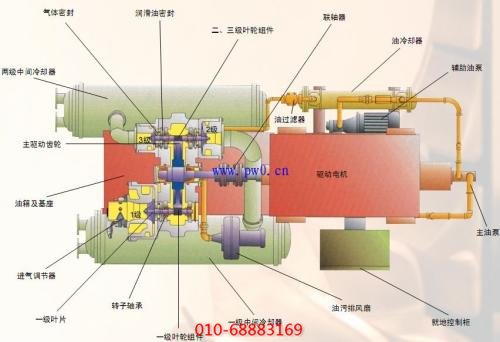

透平壓縮機廣泛采用曲折形迷官密封。

曲折形迷宮的密封效果依賴于熱力學效果及摩擦效果。密封形式稍有變化，其密封效果 會有很大的差異，所以要研究其密封效果仍需要借助于實驗。

1.曲折形的結構形式

曲折形密封的基本形式，在兩個主密封齒構成的膨脹室內再設一逆齒。邀 齒的位置，瓜度、尺寸雖然不同，其密封效果大致相同。

透平壓縮機中常用的曲折形密封，高度不同的主密封齒裝在周定元件一一密封體上,逆講可在轉子的套簡或主軸上直接加工成型。

密封齒片也可分別裝在固定元件及轉子上如圖a、d,要注意轉子側密封齒安裝的牢固性。

2.密封性能

在曲折形密封中主要討論逆齒結構對密封性能的影響，當逆齒的尺寸相對位置 變化時,其密封性能的實驗結果。

由圖看出曲折形密封的特點可歸納 如F逆齒的位置及尺寸變化時，其泄漏特性的變化趨勢與理想形相同;

逆齒位于兩個主齒之間的中心時，即a=1/2,泄漏景幾乎與理想形相同，與前緣削聯的理 想形迷官的實測值一一致。

這時它的流量系數a =0.69~0.72+ 逆齒的高度h2 為主 齒間隙6,的(3~4)倍時，泄漏量明顯下降，h?再增加，泄漏量幾乎不變主膨脹寬的 深度h仍是淺些有利。

曲折形密封主齒的結構參數對密封性能的影響與平精形相似,故選擇范圍也相 同，這里不再重復。

下面著重說明逆齒結構參數的選擇問題，其選擇原則仍是以實 驗結果為基礎。

逆齒相對位置a/t對簾封性能的影響,當道齒位于主膨脹室 前側。印a/1<0.5,泄漏量顯著增大，在a= 6,時泄漏量最大，比a/1=0.5的泄 漏景增大20%。

圖b 是逆齒相對位置a/'變化時，流道內的流動狀況，a/1變小則 通過主齒與逆齒之間窄間歇的流動狀態簡單化，故膨脹室內因渦流恢復總溫的能力 減弱，出現直吹現象，使泄漏量增加。

3.曲折形迷宮流道內氣體狀態參數的變化為了更好理解曲折形的密封性能，將 它流道內的壓力分布與理想形、平滑形加以l 比較， 其中“+ ”是瑪想形迷官模型的實驗結果;是平"x治形,它第一個因中壓力降較大“。" 是主、遞齒深度等即h,=ho= 5mm的曲折形。

相“O”是具有h,= 1.5mm小逆齒的一 般曲折形密封的情況，膨脹室內逆齒當于齒數z 增加;前后氣體靜壓有所上升， 這是因為有些動壓變為靜壓。

從圖中看出它的壓力分布與理想形迷而激漏特性 與理想形相近，兩者流動過程不同的原因是密封齒的摩擦損失增加。
