在實際的蒸氣壓縮式制冷循環中,除必須的壓縮機、冷凝器和蒸發器以外,還有許多改善制 冷系數和保證運轉安全不可缺少的輔助設備與閥件。
貯液器的作用是貯存液體,按其作用壓力不同可分為高壓貯液器和低壓貯液器兩種。
高壓貯液器一般位于冷凝器之后,它的作用是:
(1) 貯存冷凝器流出的制冷劑液體,使冷凝器的傳熱面積充分發揮作用。
(2) 保證供應和調節制冷系統中有關設備需要的制冷劑液體循環量。
(3) 起到液封作用,即防止高壓制冷劑蒸氣竄至低壓系統管路中去。

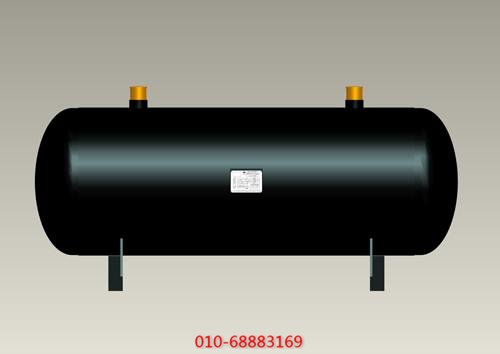

高壓貯液器的基本結構，它是用鋼板焊制成圓筒形、兩端焊有拱形蓋的密閉 壓力容器。
在簡體上部依次有進液、氣相平衡、壓力表、安全閥、出液和放空氣等管接頭,其中出 液管伸人簡體內接近底部,另外還有排污管接頭和油包。
油包上裝有放油管接頭。有些廠家生 產的氨用高壓貯液器不設油包,放油管自簡體上部伸人筒內接近底部。
氨用高壓貯液器的筒體一端裝有液位指示器。
高壓貯液器上的進液管、平衡管分別與冷凝器的出液管、平衡管相連接。
平衡管可使兩個容器中的壓力平衡，利用兩者的液位差,使得冷凝器中的液體能順暢地流進高壓貯液器內。
高壓貯液器的出液管與系統中各有關設備及總調節站連通;放空氣管和放油管分別與空氣分離器和集 油器有關管路連接;排污管一般可與緊急泄氨器相連,當發生重大事故時,作緊急處理泄氨液用。
在多臺高壓貯液器并聯使用時,要保持各高壓貯液器液面平衡，為此各高壓貯液器間需用氣相平 衡管與液相平衡管連通。為了設備安全和便于觀察,高壓貯液器上應設置安全閥、壓力表和液面 指示器。
安全閥的開啟壓力一般為1.85 MPa。壓力表測壓范圍為0- 2 .5 MPa。高壓貯液器貯 存的制冷劑液體最大允許容量為高壓貯液器本身容積的80%,最少不低于30%。
存液量過高， 易發生危險和難以保證冷凝器中液體及時流人;存液量過少,則不能滿足制冷系統正常供液需 要,甚至破壞液封發生高低壓竄通事故。
