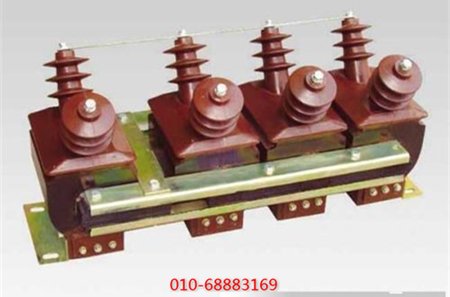

電力系統發生鐵磁諧振往往會使電壓互感器熔斷器熔斷或燒毀，甚至影響其他電氣設備的安全運行，造成系統停電事故。
為了防止諧振過電壓發生，通常采取的辦法是，在接地監察用的電壓互感器開口三角繞組兩端或在一次中性點上接一電阻，以增大回路阻尼作用，使諧振不易發生。
電阻選擇與互感器型式有關，應根據系統實際計算確定。因為，從效果上講，開口三角接人電阻越小越好，而-次中性點接人電阻越大越好。
三開口三角接人電阻太小時，當一次系統發生單相接地后，將使電壓互感器過熱，影響互感器的安全。
而中性點接人電阻太大時，將影響接地監察的靈敏性; 同時，當一次系統發生單相接地后，會發生較大的電壓偏移，對一次引出線為弱絕緣互感器中性點的絕緣有威脅。
一般情況下，6~10kV電壓互感器，在開口三角繞組上接人一只500W 白熾燈泡，就能可靠地避免或消除諧振。
對110kV及以上的電壓互感器，其一次側均不裝設保護設備。這主要是考慮到110kV及以上電壓等級的電壓互感器均采用串級絕緣結構，絕緣強度大，因電壓互感器內部線圈和絕緣引起事故的可能性較小，電壓互感器的外部引線采用硬母線連接，不易發生相間短路事故。
同時110kV 及以上系統均為中性點直接接地系統，每相電壓互感器都不會承受線電壓運行。
此外，110kV 及以上的電壓互感器，其二次側通常都采用自動空氣開關作為保護，保護靈敏度較高，不致因二次回路故障而威脅互感器本身的運行安全，所以110kV 及以上的電壓互感器一次側不裝設保護裝置。
電流互感器是供給繼電保護裝置以及測量儀表電流線圈的電源設備。
電流互感器的使用數量和接線方式，根據不同的情況有著不同的要求。
在單相回路中，可接用一臺電流互感器。
(2)用兩臺單相電流互感器接成不完全Y形接線，用來測量相三線電流、有功功率、無功功率和保護相間短路故障等。兩臺電流互感器按差接法接線，用以保護相間短路。
(3)3臺電流互感器Y形連接，用于三相四線制系統，測量電流、功率和保護任何形式的短路故障。
3臺電流互感器人形接線，用于配合3 個電流繼電器保護各種短路故障。
60電流互感器準確等級的區分電流互感器按其準確度可分為五級。
即: 0.2.0.5.1 、3.10 五級，各級電流互感器的最大誤差。
各種等級的電流互感器的適用范圍如下: 0.2 級的用于精密測量; 0.5~1級的用于配電盤電流表和電力表，計量電度表用0.5級; 3級的一般用于繼電保護; 10級的用于非精密測量。
