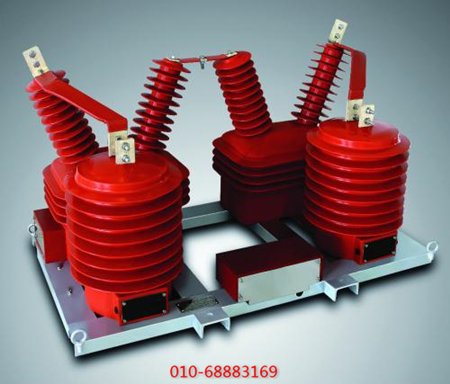

電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
使用互感器的數量及接線方式是根據供電方式的不同而決定的，以下就是3~l0kV 電壓互感器常用的接線方式。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
(1)一臺單相電壓互感器，一次接高壓電源，二次接儀表，這種接線適用于測量線電壓，可連接單相電壓表、頻率表和電壓繼電器等。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
(2) 用兩臺單相電壓互感器作V/V 形接線(也稱不完全三角形接線)，這種接線適用于中性點不接地或經消弧線圈接地的系統，用來連接三相電度表、電力表、電壓表和繼電器等。這種接線方式比采用三相式經濟，但有局限性。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
(3) 三相三柱式或三臺單相電壓互感器接成Y/Y。形接線。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
這種接線方式能滿足僅表和繼電保護裝置接線電壓和相電壓的要求，但不能量對地電壓，因?yàn)橐淮蝹?cè)中性點不能接地。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
一次線圈接的是相線對中性點的電壓不是相線對地的電壓。當系統中發生單相接地時，接地的一相雖然對地電壓為零，但對中性點電壓仍為相電壓，這時加于一次線圈的電壓并未改變，故二次相電壓也未變，因此絕緣監察電歷表上反映不出系統接地的情況。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
(4)三相五柱式電壓互感器Y./Y./D形接線，這種互感器著”泛采用。因?yàn)樗饶軠y(cè)量線電壓和相電壓，又能組成絕緣監察裝置和供單相接出保護用。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
它每相有3個線圈，即一個一次線圈，兩個二次線圈。二次線圈中一個是基太線圈，它和一般互感器的二次線圈一樣，接各種儀表和電壓繼電器等。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
另一個叫望助線圈，接成開口3 三角形，引出兩個端子接電繼電器，組成零序保護。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
電壓互感器的極性鑒別方法電壓互感器的極性可以表明它的一次線圈和二次線圈在同一瞬間的感應電勢方向是相同還是相反。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
相同者叫做減極性，相反者叫做加極性。電壓互感器極性試驗方法有差接法和比較祛兩種。差接法試驗方祛，將互感器高壓線圈接人交流220V 電源，并將互感器高壓正端與低壓正端連接。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
S 為一單極雙投開關，當投向1時測得電源電壓,投向2 時測得兩負端電壓。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
此時，若測得的電壓值小于電源電壓為減極性，大于電源電壓為加極性。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
BI 為已知的減極性標準電壓互感器，BII 為同一電壓規格但未知極性的待試互感器。
從高壓側引人同一電源，低壓側按圖示接線方法接一只電壓表。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
若電壓表指示為零或幾乎為零時，則為減極性，否則為加極性。另外，還可用直流法點極性。電壓互感器是供給保護裝置及測量?jī)x表電壓線圈的電源設備。
