離心式制冷裝置主要由離心式制冷復盛壓縮機、冷凝器、節流裝置、蒸發器、 潤滑系統、抽氣回收裝置(進口處氣壓低于大氣壓時用)、泵出系統(進口處氣壓 高于大氣樂時用)、能量調節機構及安全保護裝置等組成。

一般空調用離心式制冷機組制取4~9℃冷媒水時，采用單級、雙級或三級離心式制冷壓縮機，而蒸發器和冷凝器往往做成單簡式或雙簡式置于壓縮機 下面，作為壓縮機的基礎，以組裝形式出廠。

節流裝置常用浮球閥、節流孔板(或稱節流孔口)、線性浮閥及提升閥 等，在有些機組中，還有用渦輪膨脹機作為節流裝置的。

和其他蒸汽壓縮式制冷機組一樣，離心式制冷循環也是由蒸發、壓縮、冷凝 和節流四個熱力狀態過程組成。

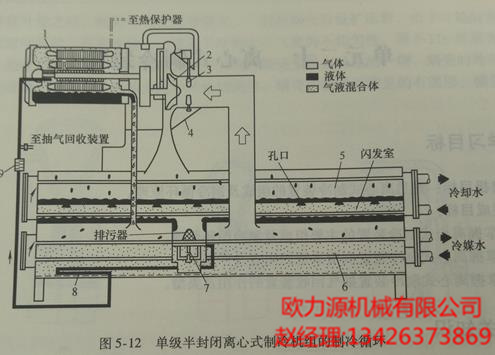

圖5-12 所示為單級半封閉離心式制冷機組的制冷循環。壓縮機4從蒸 發器6中吸入氣態制冷劑，經壓縮后的高壓氣體進入冷凝器5進行冷凝。

冷凝后的制冷劑液體經除污后，通過節流閥7節流后進入蒸發器，在蒸發器 內吸收列管中冷媒水的熱量，成為氣態而被壓縮機再次吸入進行循環工作。

冷媒水被冷卻降溫后，由循環水泵送到需要降溫的場所進行降溫。

另外，在通過節流閥節流前，用管路引出一部分液體制冷劑，進入蒸發器中 的過冷盤管，使其過冷，然后經過濾器9進入電動機轉子端部的噴嘴，

復盛螺桿式制冷壓縮機一般是在高轉速下運行的，其葉輪與機殼無直接接觸摩擦， 無需潤滑。

但軸承、增速齒輪等其他運動摩擦部位則不然，即使短暫缺油，也將導致燒壞，因此，離心式制冷機組必須帶有潤滑系統。

開啟式離心機組的潤滑系統為獨立的裝置，半封閉式則放在壓縮機機組內。

圖5-13 所示為半封閉離心式制冷壓縮機的強制潤滑系統。潤滑油自液 壓泵6經油壓調節閥10、油冷卻器11和過濾器13，送至各軸承和增速齒輪 進行強制潤滑、冷卻循環。
