如果要求得到空壓機鋼絲線在其兩支點間任意一點的撓度數值，可由下述兩種方法求得:
(1)圖解法：在分格座標紙上，以橫座標 為鋼絲線二支點間的水平距離尺寸，以縱座標為鋼絲線的撓 度值，按照表中每隔0.5米的撓度數值按比例地標注在座標 紙上。
然后，用曲線尺將標出各點連成一條連續平滑的曲線。 沿水平距離算起，在二支點間任意點的撓度值就可以從曲線 上查得。
亦即：按縱、橫座標之比例數出座標紙上的分格 數，然后換算成尺寸即可。
(2)插入計算法：按照撓度值表，使用插入計算法可 求得任意點的撓度數值。
即：將垂撓曲線的某一小段視為斜直線，然后按照比例算出其中間數值。
此法雖有誤差，在實用中已夠精確。因為誤差值僅有0.005毫米左右。

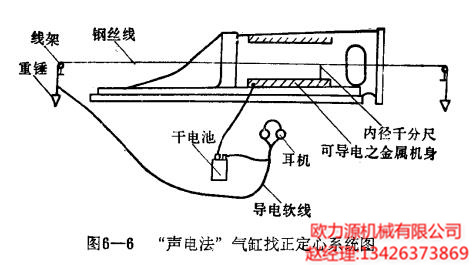

圖49確定了鋼絲線在各找正點處應有的撓度數值以后，使用 測量精度為0.01毫米的成套內徑千分尺(即千分棍)進行找 正定心測量或借助于耳機用音響指示千分尺的調整長度， 即所謂“聲電法”找正定心系統裝設電池、耳機和全部線路。
其中各件技術規格如下，
電池——電話用干電池1.5伏；
耳機——電阻2000歐姆；
線路——普通塑料包皮軟線。
用內徑千分尺的一端接觸金屬滑道或氣缸，另一端觸及 鋼絲線時，整個系統就構成一個電流回路。
按照耳機的音響強弱程度，一般可判別出0.005毫米的精度(即半“道”尺 寸)。調整千分尺的長度，可以得出準確的讀數。
最后分下述兩步找正定心:

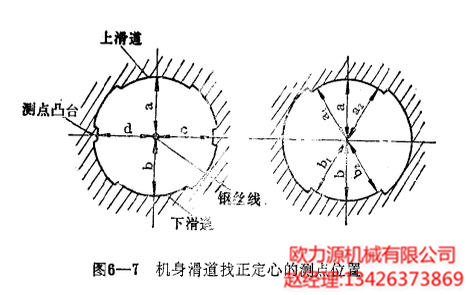

(1)首先，將鋼絲線按機身(中體)滑道的測點位置找正定心。
用內徑千分尺試測時，調整線架，適當移動鋼絲線， 使之成為滑道的中心線。
滑道前、后兩端側面二側點至鋼絲線的水平距離尺寸應完全相等 (因無撓度影響)。

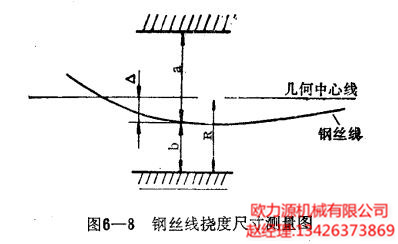

鋼絲線至滑道頂部與底部測點的垂直距離尺寸由于存在 撓度而不相等。
所測得的該二尺寸(簡稱為上尺寸“a”和 下尺寸“b”)的讀數差應等于鋼絲線在該點之垂撓值的兩 倍(按幾何中心線之垂撓數值)。
(2)將氣缸按鋼絲線找正定心。將氣缸套裝在機體或 中體上，穿上鋼絲線，以機身為準，進行找正定心。
每段氣缸應有前、后兩組找正測點。如發現不正時，應調整移動氣 缸，使之對準機身。
若氣缸在找正定心過程中發現偏差，其處理方法是：
用機械加工的方法修正止口平面，使其能與機身對正定心。
不允許在氣缸的連接法蘭止口間加入偏墊，也不允許采 用將連接螺栓一邊松一邊緊的辦法來調整偏差。
